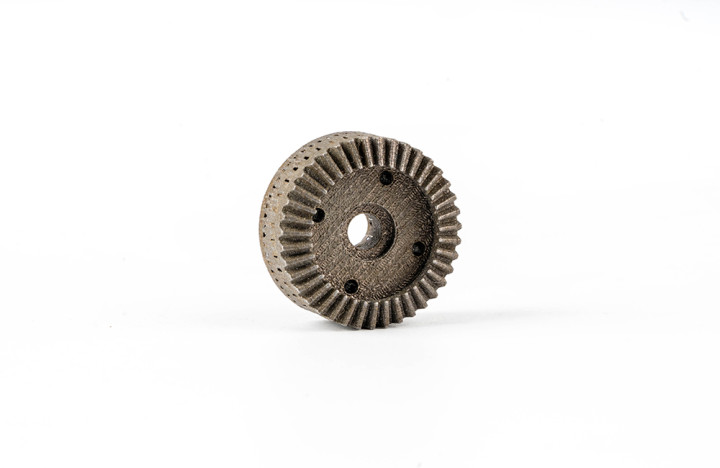

3D金属打印复杂齿轮手板模型有以下诸多要点：
一、前期准备
设计模型
精确建模：首先要使用专业的三维建模软件（如SolidWorks、UG等）设计出齿轮手板模型。在设计过程中，需要精确设置齿轮的模数、齿数、压力角等参数，确保齿轮的尺寸和形状符合要求。例如，对于模数为2，齿数为30的直齿圆柱齿轮，其分度圆直径就是2×30 = 60mm。同时，要考虑到齿轮的轴孔、键槽等细节部分的设计，以满足后续安装和使用的要求。

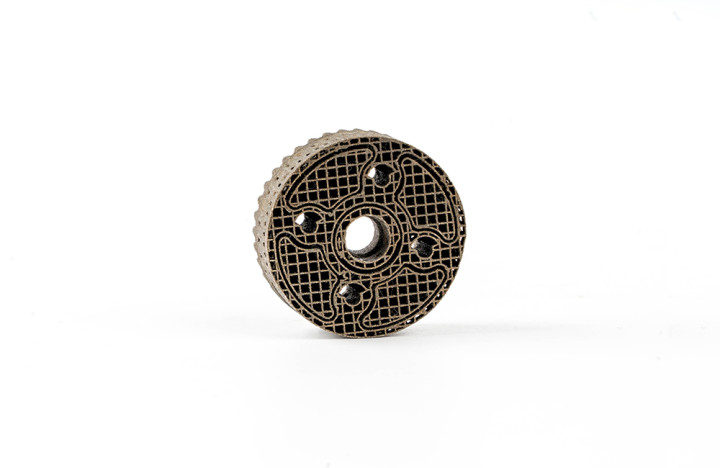

考虑工艺性：由于3D金属打印的特点，在设计时还需要考虑工艺性。例如，为了避免应力集中，在齿轮的轮齿根部与轮毂的过渡处应设计合适的圆角半径。对于一些复杂的内部结构，如空心齿轮或带有冷却通道的齿轮，要在设计中合理地添加支撑结构和工艺孔，以便于打印过程中的材料填充和成型。
壁厚优化：根据3D金属打印设备和所选材料的特性，确定合适的壁厚。一般来说，较薄的壁厚可以节省材料和打印时间，但过薄可能会导致打印失败或零件强度不足。例如，对于钛合金齿轮手板，壁厚一般不宜小于0.5mm，对于较大尺寸的齿轮，壁厚可以适当增加。
选择材料
材料性能匹配：根据齿轮手板的用途和工作环境选择合适的金属材料。如果齿轮用于高速重载的传动系统，如汽车变速箱，可能需要选用高强度、高硬度的合金钢，如40CrMnSiMoVA等；如果是用于航空航天领域的轻量化部件，可能选择钛合金（如TC4）较为合适，因为钛合金具有密度低、强度高的特点。
可打印性评估：不同的金属材料适用于不同的3D打印工艺。例如，选区激光熔化（SLM）技术适用于打印不锈钢、钛合金、铝合金等多种金属，而电子束熔化（EBM）技术在打印高温合金方面有较好的表现。在选择材料时，要考虑其对所选打印工艺的适应性，包括材料的粉末流动性、熔点、膨胀系数等参数。
打印设备调试
校准设备：在打印之前，需要对3D金属打印设备进行校准。这包括检查激光光路是否准确、粉仓铺粉是否均匀、刮刀高度是否合适等。例如，在SLM设备中，激光光斑的大小和能量分布直接影响打印质量，通过校准确保光斑在工作平面上的位置准确，能够使打印出的齿轮手板尺寸精度更高。
设置参数：根据所选材料和模型特点，设置合适的打印参数。这些参数包括激光功率、扫描速度、层厚、预热温度等。以不锈钢齿轮手板为例，激光功率一般在180 – 240W之间，扫描速度为600 – 1200mm/s，层厚为0.03 – 0.05mm。合适的参数设置可以保证打印过程的稳定性，减少缺陷的产生。
二、打印过程
基底制作
制作平台准备：在打印平台上创建一个平整的基底，通常使用刮刀将金属粉末均匀地铺在平台上，形成一层薄薄的粉床。对于一些复杂的齿轮手板模型，基底的平整度至关重要，它直接影响到第一层打印的质量。如果基底不平整，可能会导致第一层粉末铺设不均匀，进而影响后续层的打印质量。
预热基底：根据所选材料的要求，对基底进行预热。预热的目的是减少打印过程中的温度梯度，防止零件产生裂纹和变形。例如，对于钛合金的打印，预热温度一般设置在200 – 300℃之间，这样可以提高粉末的流动性，使第一层粉末更好地熔化和凝固。
逐层打印
分层切片：将设计好的齿轮手板模型进行分层切片处理，得到一系列二维轮廓数据。切片的层厚通常根据打印设备的精度和材料特性来确定，一般为0.02 – 0.1mm。在打印过程中，设备按照这些切片数据逐层制造。例如，一个厚度为10mm的齿轮手板模型，如果层厚设置为0.05mm，那么它将被切片成200层进行打印。
激光扫描熔化：以SLM技术为例，在打印过程中，激光按照切片数据的轮廓选择性地照射在金属粉末上，使粉末熔化并迅速凝固。对于齿轮的轮齿部分，由于其形状复杂，激光的扫描路径需要精确规划，以确保轮齿的形状精度和表面质量。在扫描过程中，相邻熔覆线的重叠率一般在30% – 50%之间，这样可以保证良好的熔覆效果，减少孔隙和裂纹的产生。
实时监控与调整：在打印过程中，通过设备自带的监控系统实时观察打印状态。如果发现异常情况，如激光功率不稳定、粉末供应不足或打印层出现缺陷等，及时进行调整。例如，如果发现某一层打印出现了局部未熔化的情况，可以适当降低打印速度或增加激光功率来解决这个问题。
三、后处理
去除支撑结构
机械方法：在打印复杂齿轮手板模型时，通常会添加支撑结构来保证打印的成功率。打印完成后，需要将这些支撑结构去除。对于一些简单的支撑结构，可以使用钳子、锤子等工具手动去除。但对于复杂的内支撑结构，可能需要采用切割、打磨等机械方法。例如，使用小型切割机沿着支撑结构与齿轮手板的接触面小心地切割，然后将残留的部分用砂纸打磨光滑。
化学方法：在一些情况下，也可以使用化学方法去除支撑结构。例如，对于某些水溶性支撑材料，可以将打印件放入水中或专门的溶液中，通过溶解的方式去除支撑。不过，这种方法需要注意控制处理时间和溶液浓度，避免对齿轮手板本身造成腐蚀。
热处理
应力消除：3D金属打印过程中会产生热应力，可能导致齿轮手板变形或出现微观裂纹。通过热处理可以有效地消除应力。对于常见的金属材料，如不锈钢和钛合金，可采用退火处理。例如，不锈钢齿轮手板在打印后可以在900 – 1000℃下进行退火处理，保温一段时间后缓慢冷却，这样可以松弛内部的应力，提高零件的稳定性。
硬度调节：根据齿轮手板的性能要求，还可以通过热处理来调节硬度。例如，对于需要较高硬度和耐磨性的齿轮，可以在去除应力后退火的基础上进行淬火 + 回火处理。以40Cr合金钢为例，淬火温度一般在850 – 880℃之间，回火温度根据所需的硬度而定，通常在300 – 600℃之间。
表面处理
打磨抛光：为了使齿轮手板表面更加光滑，提高其尺寸精度和外观质量，需要进行打磨抛光处理。从粗磨到精抛，逐步提高表面质量。例如，先使用砂轮对表面进行粗磨，去除打印过程中产生的毛刺和较大的凸起，然后换用更细粒度的砂纸进行手工打磨，最后采用抛光膏和抛光轮进行精抛，使表面粗糙度达到Ra 0.8 – 0.1μm左右。
涂层处理：根据具体应用需求，还可以对齿轮手板进行涂层处理。例如，为了提高齿轮的耐磨性和耐腐蚀性，可以在表面镀上一层硬铬或镍基合金涂层。涂层的厚度一般控制在0.02 – 0.05mm之间，通过物理气相沉积（PVD）或化学气相沉积（CVD）等方法来实现。
